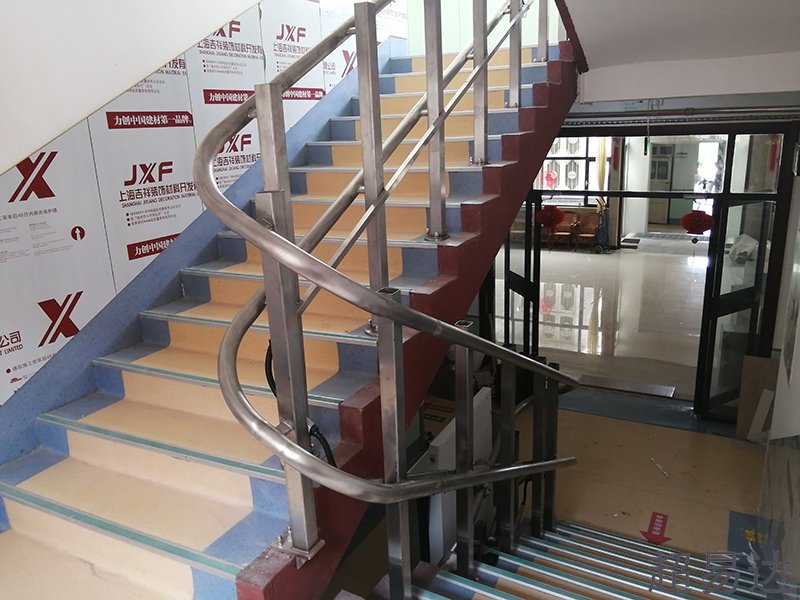

斜掛電動升降平臺

產品簡介：斜掛升降平臺 平臺作為設備運載體集合了多種人性化設計 . 擁有全方位的預警防護。功能、配置描述全自動折疊系統，任何形變運行過程無需人為干預。全智能形態判斷，平臺在任

立即咨詢

產品詳情

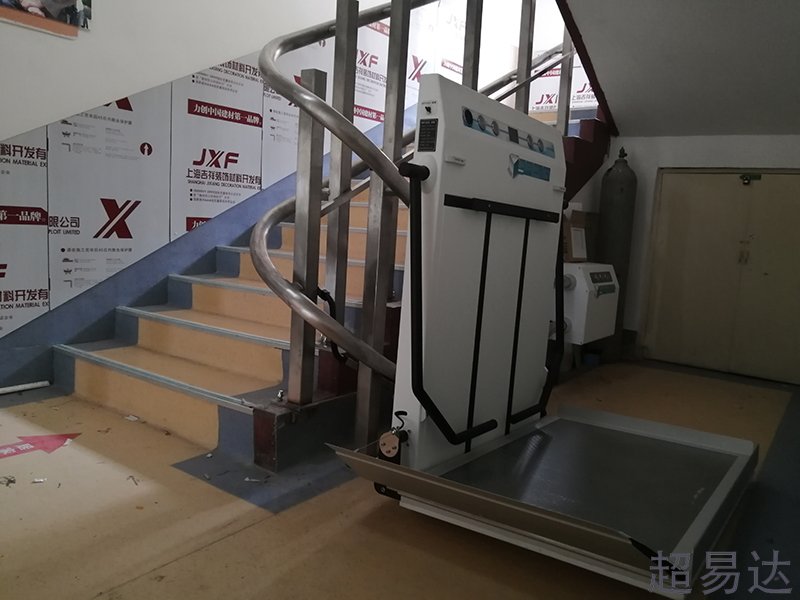

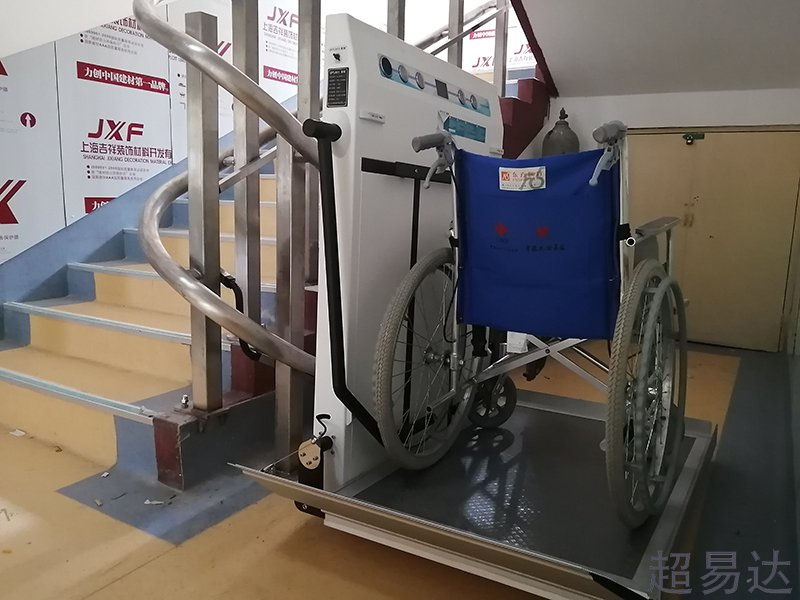

斜掛升降平臺
平臺作為設備運載體,集合了多種人性化設計.擁有全方位的預警防護。
功能、配置描述

全自動折疊系統，任何形變運行過程無需人為干預。
全智能形態判斷，平臺在任何情況下都能確認自身狀態，并進行變形。
防撞功能，護欄可自動檢測位移并暫停設備運行以保證乘客安全。
內附蓄電池供電，保證設備在無外部電力的情況下亦可進行折疊操作。
可外力控制式自動板，在無電源情況下可任意變形。
有多種操作模式可切換，針對不同場所可進行不同操作的設定。
帶有急停按鍵，在運行狀態下按下急停按鍵后設備立即剎車。
帶有求助警鈴鍵，任意時刻可以按求助警鈴呼叫操作人員。
所有指令均通過無線傳輸，外部無接線。
帶有全功能操作指示液晶屏。
帶導紋防滑底板

平臺技術參數表

平臺載重	250kg	平臺自重	≈45kg
操作面尺寸	680mm*60mm (長高)	平臺載人尺寸	1100mm*800mm(長寬)
側翻板尺寸	885mm*260mm（長寬）	側翻板可翻角度	-30°~ +60°
護欄高度	945mm	按鈕高度	1088mm
設備厚度	含立柱450mm±3mm	平臺折疊厚度	323mm±1mm
內部電壓	最高DC 25.2V安全電壓	蓄電池容量	24V10AH
使用頻率	＜40/s	充電電壓	DC 25.6V安全電壓
按鍵響應	＜0.2S	按鍵延時	＞0.5s

平臺材料、工藝表

平臺外殼	白色噴塑+亞光貼膜	平臺踏板	鋁合金型材噴砂氧化
操作面板	電鍍亞克力	操作按鈕	不銹鋼鏡面
側板封條	鋁合金	側板拉桿	不銹鋼鏡面+橡膠片
自動護欄	不銹鋼拉絲	地板	鋁合金型材

平臺主要配置表

配件名稱	型號、說明	產地	制造商
蓄電池	24V10AH	杭州	杭州華威
鋁型材	/	江蘇蘇州	蘇州銀奕達
控制板	UPSAFE_XYL9系列	廣東廣州	廣州嘉立創
定位傳感器	90316	比利時	MELEXIS
無線模塊	SM50	上海	上海桑博電子
按鍵	R30圓薄型	江蘇南通	南通步高
操作面板	/	浙江杭州	杭州萬宏
鑰匙開關	多種	浙江金華	溫州金宏

機箱是整個控制中樞,集合了多種智能化設計.提供動力以及整體控制。

斜掛升降平臺

功能、配置描述

正反向無極變速，緩啟動軟制動，變頻控制。
啟停、過彎變速，智能變速。
自動尋層，最大支持4層站
帶有呼叫、急停、求助按鈕
帶有電源、超載、故障指示燈，警告信息指示燈以及運行時按鍵閃爍指示。
內部手動上下調試按鈕。
故障、狀態、命令號顯示功能
消防、PC通信接口
配合停層輸入端口

動力箱技術參數表

機箱尺寸	500mm323mm553mm (長寬高)	操作界面尺寸	331mm *60mm（長寬）
按鈕高度	490mm
電機功率	1.5kw	速比	≤150：1
曳引齒點	7	精度計數點	38
運行速度	0.01~0.16 m /s	充電點數	1
驅動器功率	1.5kw	控制電壓	DC 24V、5V
驅動電壓	220V 50HZ	UPS電量（如有）	3kv10ah
急停響應	＜0.5s	通訊頻率	9600k hz

動力箱材料、工藝表

機箱外殼	白色噴塑+亞光貼膜	操作按鈕	不銹鋼鏡面
操作面板	電鍍亞克力	門拉手	/

動力箱主要配件表

配件名稱	型號、說明	產地	制造商
驅動器	VDF-B	中國臺灣	中達電通
電機	YS90L-4-1.5kwB14	中國浙江	嵊州信威
曳引輪	SLL-32	山東	濟南超易達
控制板	JY_MIOC09	山東	濟南超易達
無線模塊	SM50系列	上海	上海桑博電子
按鍵	R30圓薄型	江蘇南通	南通步高
鑰匙開關	多種	浙江金華	溫州金宏
充電器	25.2/4a	浙江上海	上海行晨電磁
